Liaison avec le S7-300 ou S7-400

Dès que vous avez réalisez votre partie opérative dans ProcesSim.

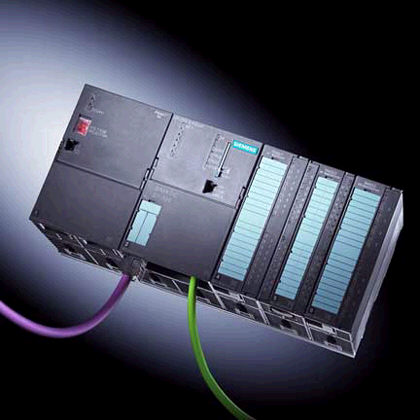

                 1. Choisir le S7/300

               2. Etablir la liaison

                                   3. Programme dans ProcesSim ou dans l'automate

                                  4. Commande de la partie opérative simulée ou réelle

Si vous choisissez de commander la partie opérative réelle, ProcesSim peut alors jouer le rôle de superviseur.

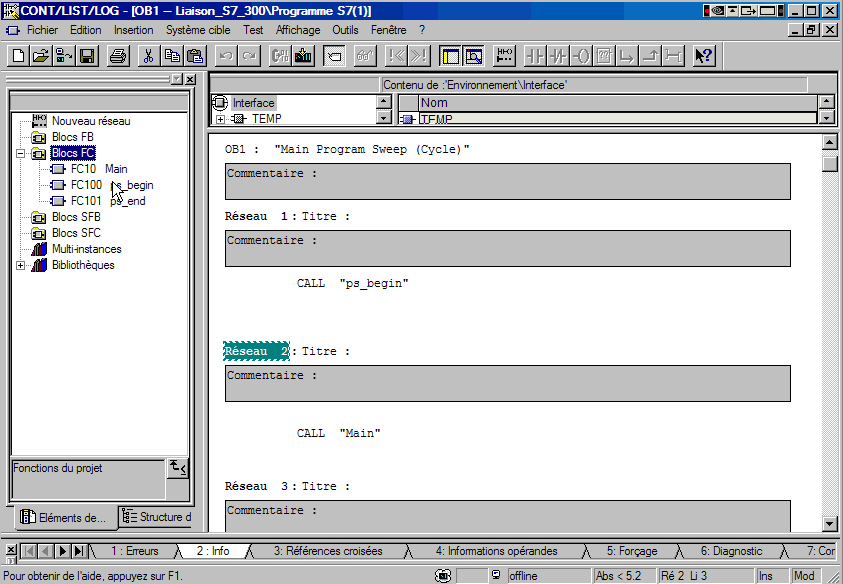

Dans l'environnement Step7, ouvrez le projet qui vous est fourni sur le CD d'installation et qui porte le nom "Liaison S7-300".

NB: Une note explicative vous est fournie sur le CD-ROM.

Deux sous-routines "ps_begin" et "ps_end" ainsi que 3 DBs permettent la communication entre l'automate et ProcesSim, ne les modifiez en aucun cas !

Afin que l'automate puisse communiquer avec ProcesSim, vous devrez charger en plus de votre programme (reprenant FC, FB, DB, OB, etc.) :

• Les fonctions * :

• • • FC100 : PS_Begin ;
    • FC101 : PS_End.

• Les DBs * :

• • • DB 1 ;
    • DB 2 ;
    • DB 3.

Dans notre exemple, réalisez votre programme dans la sous-routine Main (FC10).

Revenez ensuite dans ProcesSim, choisissez votre mode de fonctionnement, passez en liaison avec l'automate et passez en Mode RUN.

Pour tout complément d'information sur l'utilisation du logiciel Step7 ou d'un automate de la gamme S7-3xx et S7-4xx, veuillez-vous référer à la documentation fournie par Siemens.

* Disponible sur le CD d'installation

Conditions à respecter :
