Logigramme

Accès en mode stop depuis :

• le menu "Programmation - Blocs logiques"

• ou via la barre d'outils

Donne :

Trois modes de fonctionnement accessibles via les cases à cocher :

• la lecture des équations ;

• la programmation ;

• l'essai interactif.

L'éditeur comporte trois zones,

• les opérandes, dans la liste verte,

• l'édition des blocs logiques,

• la liste de sélection des conditions programmées.

En mode Programmation, la barre d'outils permet de choisir les différentes fonctions logiques de base.

Effacer le noeud en cours d'édition                    Valider     Table de vérité           Quitter et valider

  Fonctions logiques

     Négation

                Equivalence

                      Ou exclusif

                              Et

                                  Ou

                                          Fonctions le comparaisons

    Egalité

         Différent

               Plus grand

                    Plus petit

                ...

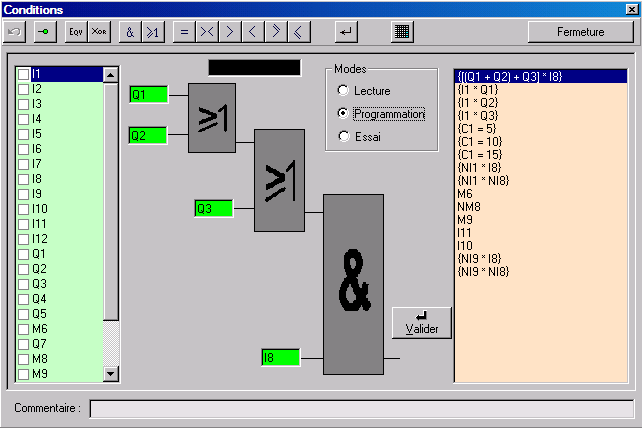

La programmation :

• Choisir la fonction logique de base

• Désigner une entrée (sortie ou bit interne)  dans la fenêtre de gauche, la faire glisser à l'aide du bouton gauche de la souris vers l'emplacement réservé à l'opérande ......et puis valider.

La liste des équations s'actualise dès qu'une condition est validée.

Éditer votre équation de la droite vers la gauche.

Pour concevoir une équation logique comme condition, il suffit de cliquer sur la fonction choisie et de compléter les paramètres manquants par une opération de Drag and Drop.

Remarques :

• Une équation peut contenir un maximum de 8 entrées. Au delà, il faudra passer par un bit intermédiaire.

• Pour inverser l’état logique d’une entrée, il suffit de désigner l’entrée du bloc logique choisi et de cliquer sur l’icône correspondant à la négation.

• Pour inverser l’état logique d’un bloc, désigner le bloc (celui-ci sera alors encadré par un trait interrompu rouge) et cliquer sur l’icône correspondant à la négation.

• La négation d’une négation remet l’état logique de départ.

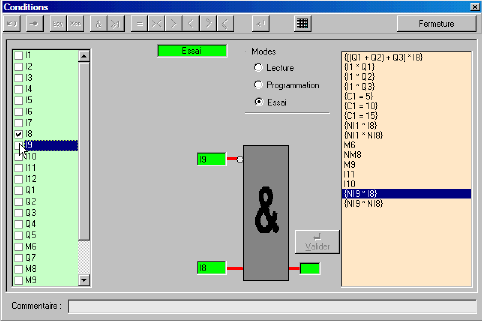

Le mode test

Il est possible de visualiser dynamiquement la condition ou l’équation de la condition. Il suffit de cocher la case correspondante à l’élément choisi pour le mettre à l’état «1» logique.

                                     .

Générer la table de vérité

Uniquement en mode programmation, il vous est possible de générer la table de vérité d’une condition. Il suffit de choisir dans la liste des conditions, l’afficher et cliquer sur l’icône correspondante. La table de vérité affichée ne sera pas dynamique mais générera la (les) solution(s).
