Détection de proximité :

Le potentiomètre linéaire symbolise un détecteur linéaire à laser

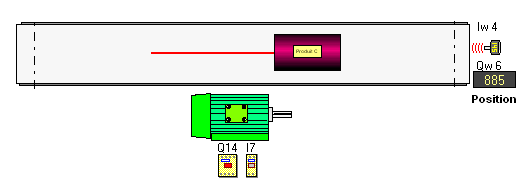

Dans l'exemple ci-dessus, on transfère la valeur mesurée (IW4) dans un mot de sortie analogique (Qw6) (cf. opération sur les mots)

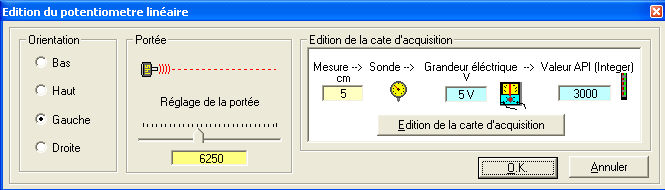

La configuration d'un potentiomètre linéaire :

Cette fenêtre  permet :

• le choix de l'orientation de la cellule à déposer ;

• la portée de détection ;

• l'édition de la carte d'acquisition.

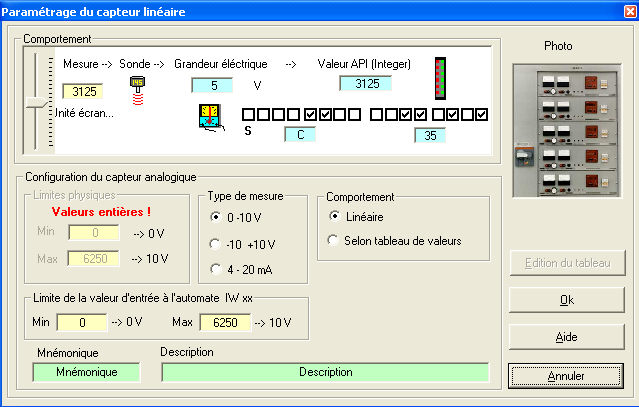

Edition de la carte d'acquisition :

 Comme le montre la page de configuration, ces objets d'entrées se comportent toujours comme suit :

  De la mesure vers la grandeur électrique puis acquisition de l'automate

Il appartient à l'utilisateur de fixer  :

• les limites physiques de la mesure ou de la consigne (exemple de  5 cm à 300 cm, de 0 % à 100 % pour une consigne) ;

• le type de carte d'acquisition (0 à 10 V, -10 à +10 V, de 4 à 20 mA) ;

• le comportement du capteur, linéaire ou non ;

• les limites de la carte d'acquisition de l'automate (limites du mot traité par l'automate ) ;

• La définition du mnémonique est indispensables contrairement à la description.

Une info-bulle visible en mode RUN vous donne les informations suivantes séparées par un point-virgule  :

1. grandeur physique ;

2. grandeur électrique ;

3. grandeur automate.

Voir également les  Entrées analogiques
