Règles d'exécution d'un réseau
L'exécution d'un réseau s'effectue colonne par colonne, de gauche à droite.
Un réseau contient des éléments graphiques tous reliés entre eux par des éléments de liaison (hors barre de potentiel).
En respectant cet ordre d'exécution, le système :
Évalue l'état logique de chaque interrogation, en fonction de la valeur courante des objets internes de l'application ou de l'état des entrées des modules d'entrées/sorties acquis en début de cycle ;
Exécute les traitements associés aux fonctions, aux blocs fonctions et aux sous-programmes ;
Met à jour les objets bits associés aux bobines (la mise à jour des sorties s'effectue en fin de cycle soit quand tous les réseaux sont traités).

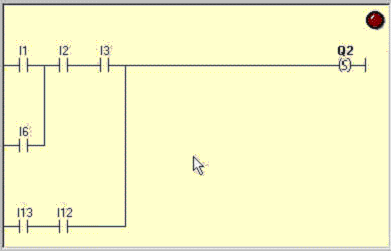

Le retour arrière est interdit car le réseau est interprété colonne par colonne de gauche à droite.
