Configurer la carte réseau de votre pc avec une adresse IP correcte suivant celle de votre automate: 192.168.100.2 pour notre exemple. N’oubliez pas au préalable de vérifier si votre automate est connecté à votre pc avec le câble adéquat.
Veuillez créer un nouveau projet dans Unity Pro en sélectionnant votre automate.
Double cliquez sur « SerialPort » dans le navigateur du projet
Mettez le type à « Maître
» et ensuite validez en cliquant sur
dans la barre d’outil.

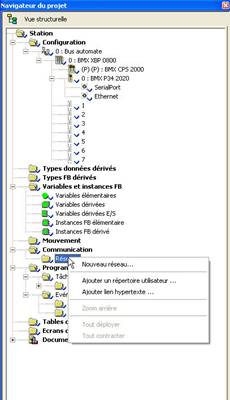

Dans le navigateur de projet, cliquez à droite sur « Réseau » (dans « Communication ») puis cliquez sur « Nouveau réseau ».
Dans l’onglet « Réseau » sélectionnez « Ethernet » puis cliquez sur OK.
Ouvrez « Ethernet_1 » qui vient d’être créé.
Sélectionnez la famille
(ici CPU 2020) et rentrez la configuration IP de votre automate (dans
notre exemple l’adresse est 192.168.100.3) ensuite validez en cliquant
sur ans la barre d’outil.
Ouvrez la fenêtre Ethernet dans la « configuration » de la « station ».
Sélectionnez la « Voie 3 » puis dans fonction prenez « ETH TCP IP » et dans le lien réseau : Ethernet_1. Validez en cliquant sur dans la barre d’outil.
Dans la barre de menu, cliquez sur « Automate » puis sur « Définir l’adresse »
Indiquez l’adresse IP de l’automate et choisissez le support TCPIP puis faites un test de connexion.
