Dépôt des bandes transporteuses

A nouveau, deux possibilités s’offrent à vous pour déposer des convoyeurs ou bandes transporteuses.

Vous avez le choix entre l’accès direct via le bouton de commande de la barre d’outils :

ou via le menu :  Mécano Virtuel -Transport - Bande transporteuse

La fenêtre d’édition de la bande transporteuse représentée ci-dessous s’ouvre à vous :

Pour toutes les informations concernant cette fenêtre, veuillez-vous reporter à la section concernée.

La première bande transporteuse est verticale, dirigée vers le bas et actionnée par le  « Moteur0 » avec une vitesse de translation libre à votre choix.

La seconde bande est quant à elle de direction horizontale avec un sens de transport vers la gauche et actionnée par le « Moteur1 ».

Voici les fenêtres de paramétrage pour les deux bandes transporteuses :

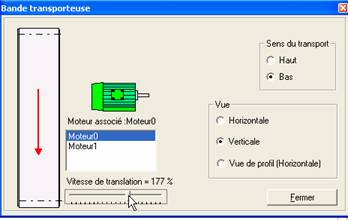

      Fenêtre de paramétrage de la bande transporteuse A

          Pour déposer sur le plan l’image du convoyeur, maintenir la touche SHIFT et avec la souris

          bouton gauche actionné,  déplacez le à l’endroit souhaité

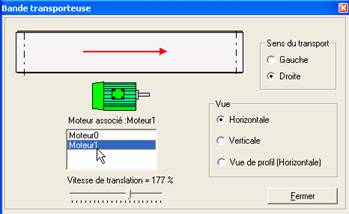

      Fenêtre de paramétrage de la bande transporteuse B.

Déposez la bande sur le plan de travail.

Réalisez les redimensionnements que vous jugez nécessaires. (Pour redimensionner, maintenez la touche shift enfoncée et déplacez-vous avec la souris aux abords de bande d’empilage, le pointeur de la souris change…)

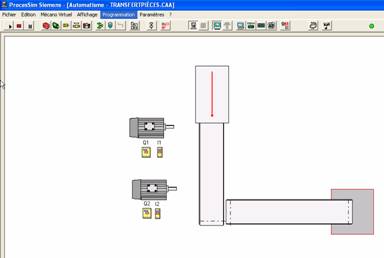

Voici une représentation du plan de travail que vous devriez avoir :

La zone de retour doit être placée de telle manière à ce que les objets y rentrent complètement.
