Dépôt des éléments du tableau de commande

L’interface utilisateur, comporte :

• Un bouton poussoir Start

•  Un bouton poussoir Stop

•  Deux témoins lumineux de signalisation

• Deux contacts normalement fermés actionnés par les thermiques des moteurs.

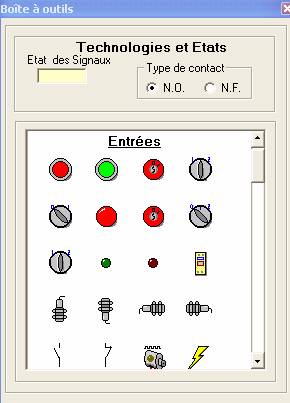

Depuis la boîte à outils

Bouton poussoir N.O. pour le Start

Bouton poussoir N.F. pour le Stop

ATTENTION : Changez le type de contact en contact NF.

 Contact à déposer sur chacun des « Relais thermiques » associés aux moteurs.

Cela permettra d’inverser le signal N.O. du thermique pour agir avec plus de sécurité

Lors du dépôt, un message vous indique que le contact est actionné par le relais thermique.

Les sorties lumineuses se trouvent dans la partie « Sorties » de la boîte à outils.

Tandis que vous trouverez les compteurs dans la partie «Autres Outils » de cette même boîte.

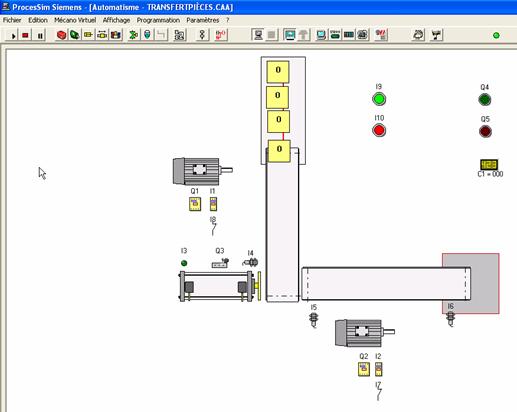

La partie virtuelle est désormais presque terminée ; ajustez les positions relatives et les dimensions pour obtenir :
