Dépôt des deux moteurs d’entraînement

Pour déposer un moteur, deux méthodes :

• Soit en cliquant sur l’icône de la barre d’outils représentant un moteur :

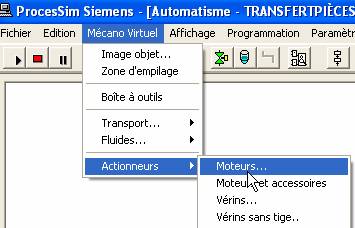

• Ou alors via le menu : Mécano Virtuel --- > Actionneurs --- > Moteurs

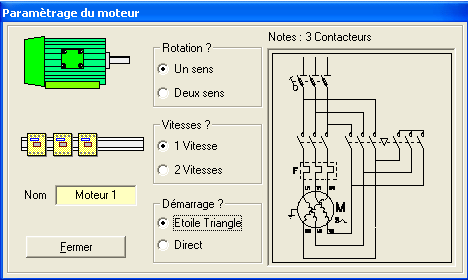

Ceci qui ouvre la fenêtre de paramétrage du moteur présentée ci-dessous :

Divers choix s’offrent à vous. Pour des informations complémentaires, reportez-vous à la section correspondante.

Pour "saisir " le moteur, maintenez la touche SHIFT enfoncée et, avec la souris et son bouton gauche faites glisser l’image du moteur sur le plan de travail.

Lâchez, le moteur se place ainsi que son contacteur de commande et son thermique.

Réitérez la même opération pour le second moteur.

Le premier moteur déposé est désigné " Moteur0 " et le second  " Moteur1 " comme ci-dessus.

La couleur des moteurs, grise à l’arrêt , passera au vert ou vert et rouge lors de leur mise sous tension .

Pour positionner les moteurs, maintenez la touche SHIFT et avec la souris, bouton gauche actionné, déplacez-le à l’endroit souhaité.

Note = les relais de pilotage et thermique sont à déposés, déplacez-les pour constituer votre armoire électrique (SHIFT avec la souris, bouton gauche actionné).

A retenir :

Pour tous les éléments (Excepté pour les « images objets »)

• Prendre un objet (moteur ou autre …) : maintenir la touche SHIFT et cliquer sur l’élément.

• Positionner : maintenir la touche SHIFT et idem, avec le bouton gauche actionné, déplacez à l’endroit souhaité

En mode stop seulement !
