Dépôt de la détection



Ces cellules vont détecter les caisses aux divers endroits stratégiques du système.

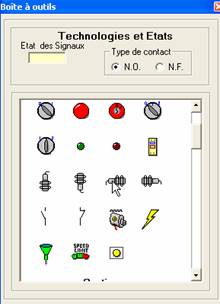

Vous les trouvez dans la boîte à outils.

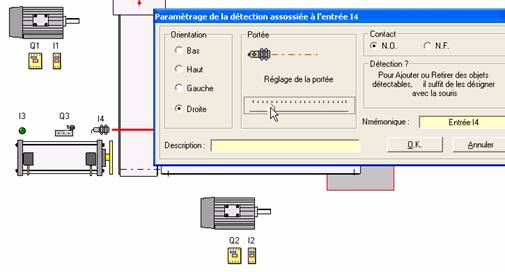

Après dépôt sur l’espace de travail une feuille d’édition vous invite à paramétrer la cellule





Prenez premièrement une cellule qui détecte les objets se présentant à sa droite et venez la déposer au dessus du vérin de transfert comme présenté ci-dessous.





Réglez la portée de manière à ce que la ligne rouge ( représentée sur le plan de travail ) traverse le convoyeur vertical.

Valider avec OK



Prenez alors deux détecteurs dont l’orientation se fait vers le haut.







Détection des objets défilant au dessus du capteur.



Réalisez les réglages comme pour le capteur précédent.

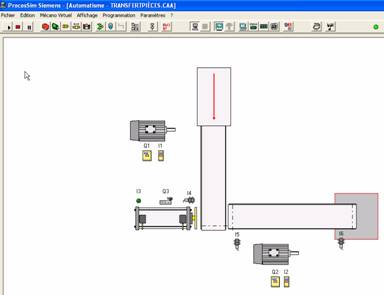

Ce qui donne à l’écran  :
