Partie I : Gestion des lampes de signalisation
Une impulsion sur le bouton poussoir Start provoque l’enclenchement du témoin rouge et une impulsion sur le bouton poussoir Stop ou un défaut de l’un des moteurs l’éteint.
Pour réaliser cette opération :
Choisissez le type d’interrogation «Front Montant » de la barre d’outils.
Désignez l’opérande et posez-le avec la souris sur le plan d’édition (drag & drop )

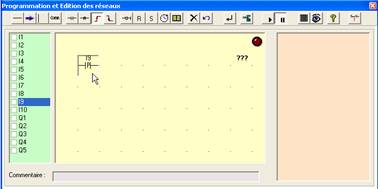

nterrogation
du front montant du bouton poussoir Start qui a l’adresse écran I9.

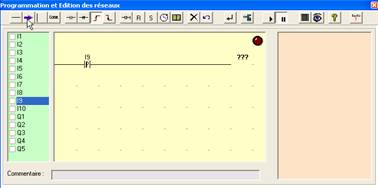

Prolongez la ligne avec la flèche bleue.

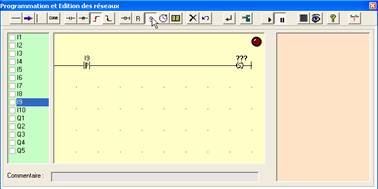

Désignez le type d’action «SET ».
Désignez la sortie à activer

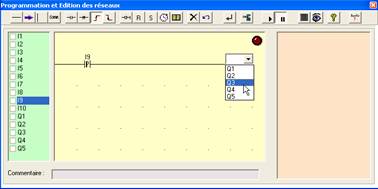

Un clic droit sur les points d’interrogations visualise les adresses des sorties disponibles.
Choisissez Q5 ( Témoin En Service ).

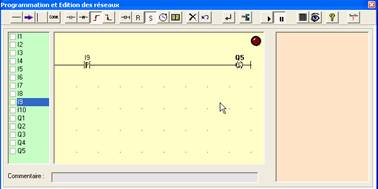

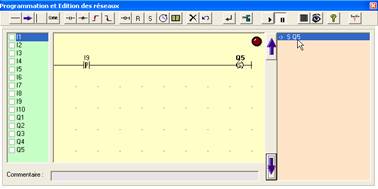

Dès que votre équation est réalisée, validez votre réseau
Elle apparaît dans la liste des opérations :
Quand au RESET de la sortie, il est obtenu avec un appui sur le Stop ou avec un des 2 défauts Moteurs d’où l’emploi d’une fonction OU.
Nous allons devoir réaliser une fonction OU avec les informations provenant de chacun des trois contacts.
Procédez comme suit :
La technologie des contacts étant N.F., nous allons devoir employer des interrogations à 0.
Cliquez sur l’icône représentant une interrogation à 0.
Choisissez dans la colonne de gauche l’adresse écran correspondant au bouton poussoir Stop. Dans l’exemple, l’adresse écran est I10

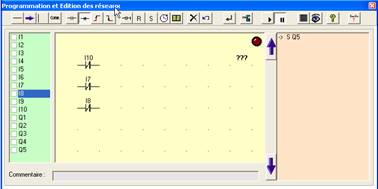

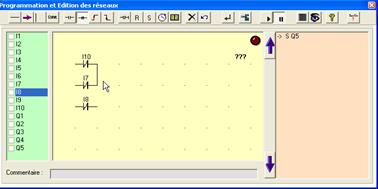

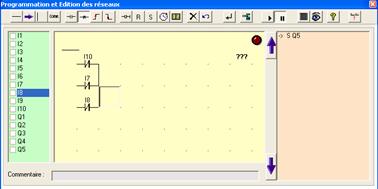

Avec la souris, déposez les différents opérandes ( I10 : Stop, I7 et I8 : thermiques moteur) comme présenté ci-dessous :
A présent, nous allons réaliser la fonction OU souhaitée.
Pour cela, cliquez sur l’icône.

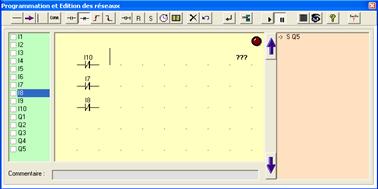

Le pointeur de la souris devient une barre verticale.

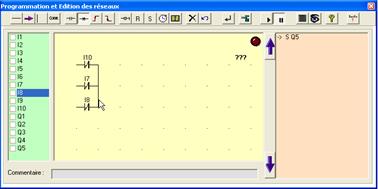

Nous allons terminer la fonction OU.
Pour cela choisissez l’icône.
Le pointeur de la souris devient une barre horizontale.

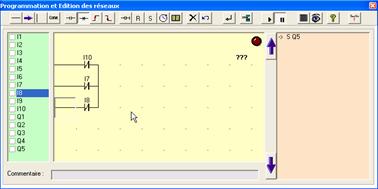

Recommencez l’opération pour les deux autres contacts.
Réalisez la fonction RESET sur le témoin En Service.

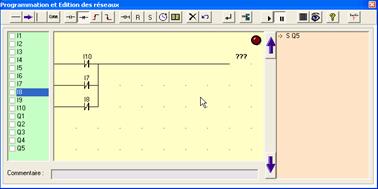

Terminez la liaison avec la flèche bleue.
Ce qui donne :

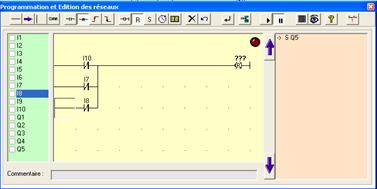

Choisissez l’action à réaliser « RESET ».

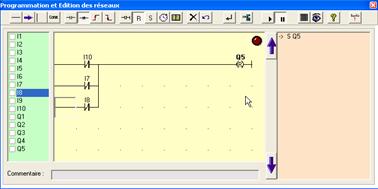

Désignez
la sortie à remettre à 0 ( clic droit sur
).
Validez votre réseau.

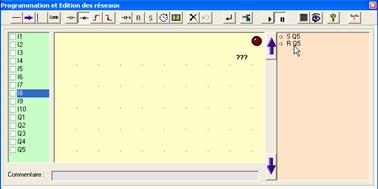

La seconde opération apparaît alors dans la fenêtre de droite sous la première.
L’équation du témoin lumineux En Service est à présent réalisée.
Il faut maintenant programmer la fonction de la lampe témoin Hors Service qui sera assez simple.
En effet, il nous suffira de dire que le système est Hors Service quand il n’est pas.
En Service, c’est-à-dire inverser le signal de la sortie programmée précédemment.
Pour la manipulation, il vous suffit de reproduire les opérations réalisées pour les équations précédentes.
Il suffit
de réaliser une interrogation à 0 sur la sortie programmée précédemment,
Q5 dans notre exemple et réaliser une simple affection ( icône
) sur l'adresse correspondante à la sortie du témoin Hors Service Q6.
Validez votre équation.

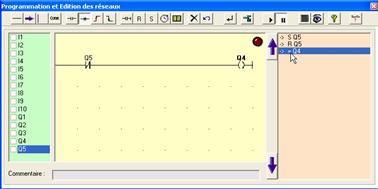

Ce qui donne finalement :
La gestion des témoins de signalisation est terminée!
