Parti III : Gestion du vérin de transfert



Ce vérin devra pousser les caisses sur le tapis B.

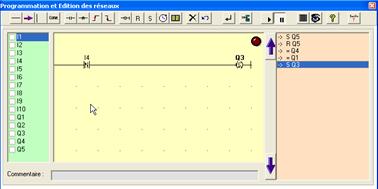

La perte de l’information du capteur (I4) situé au-dessus du plateau du vérin nous indique qu’une pièce est à pousser d’où l’utilisation d’un front descendant.



                à



Remarque: Il vous est toujours possible, en cas d’utilité, de régler la position des éléments sur le plan de travail.



  1. En mode stop, revenez dans l’éditeur de programmation en cliquant sur          .





Cliquez sur le bouton suivant pour débuter un nouveau réseau :









  1. Il s’agit de réaliser une fonction de mémorisation sur la sortie du vérin puisque le flanc descendant est un événement de courte durée.



Choisissez la fonction « SET »

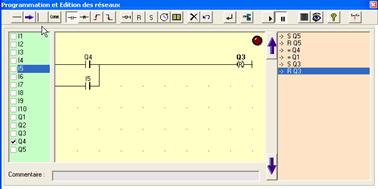

  1. La rentrée du vérin est obtenue quand la pièce est arrivée sur le tapis d’évacuation (I5) ou si le système est hors service (Q4) .



























N’oubliez pas de valider votre réseau !
