Partie IV: Gestion du compteur



Il est facile de gérer le fonctionnement du moteur de la bande d’évacuation en fonction du nombre de pièces qui y sont présentes.

Le compteur va nous aider dans cette tâche. En effet, c’est lui qui va indiquer le nombre de pièces présentes.



  1. Pour programmer le compteur, cliquez sur l’icône de l’environnement de développement représentant un compteur  .

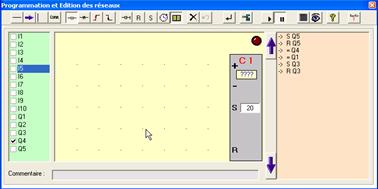

    Apparaît le bloc Compteur comme présenté ci-dessous.







  1. Cliquez avec le bouton droit de la souris sur .

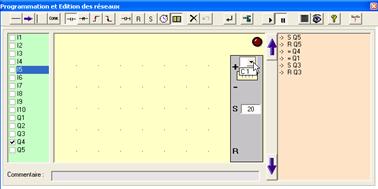

          Une liste déroulante apparaît, cliquez sur la flèche pour voir la liste des compteurs déposés sur la plan

          de travail et disponibles.





  1. Choisissez le compteur que vous avez déposé sur le plan de travail.





       Dans notre cas, un seul compteur est disponible et il possède l’adresse écran C1.


  1. L’information qui va incrémenter le compteur est celle d’une caisse arrivant sur le tapis d’évacuation.

    2. C’est donc l’information envoyée par le capteur à l’entrée de la bande. ( capteur possédant l’adresse écran I5 ).

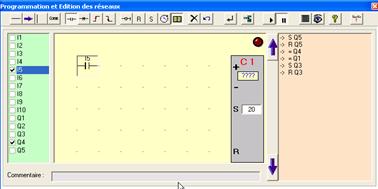

          Réalisez comme vu précédemment une interrogation à 1 sur l’information I5 et placez-la dans la zone

          de programmation au niveau de l’entrée + du compteur comme ceci

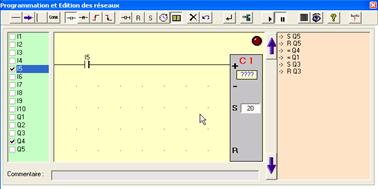

        Cliquez ensuite sur la flèche bleue   :









  1. Ce qui va décrémenter le compteur est l’information qu’une caisse est évacuée vers le poste suivant. Autrement dit, c’est l’information du capteur égale à 1 en fin de bande d’évacuation qui va réduire sa valeur.





         Pour ce faire, réalisez une interrogation à 1 sur l’information renvoyée par le capteur en question (il s’agit dans ce cas du

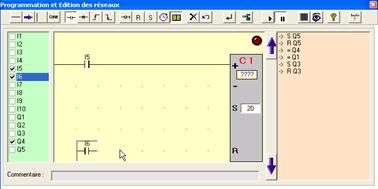

         capteur I6 ) et placez-la au niveau de l’entrée de décrémentation du capteur comme montré ci-après :

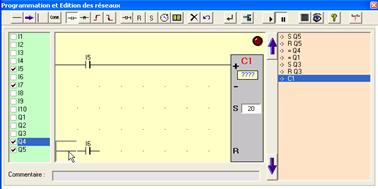

       Choisissez ensuite la liaison horizontale en cliquant sur le bouton :

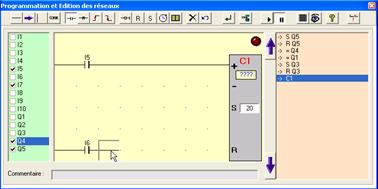

       et venez placez la liaison horizontale du côté gauche de l'interrogation







         Réalisez la même chose du côté droit de l’interrogation.

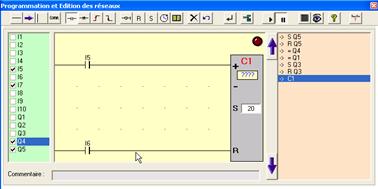

        Terminez la liaison à l’aide de la flèche de direction droite de votre clavier.







        Validez l’équation par la touche . Votre compteur est programmé.
