Dépôt de la zone d’empilage

La zone d’empilage est destinée à alimenter le processus en « images objets » en simulant leur chute par gravitation.

Lors du dépôt d’une telle zone, une zone de retour apparaît automatiquement permettant aux objets y entrant de retourner à la zone d’empilage. Ceci évite à l’utilisateur de devoir sans cesse remettre les objets avec la souris dans la zone d’empilage.

 Pour déposer la zone d’empilage, menu : Mécano Virtuel --->  Zone d’empilage

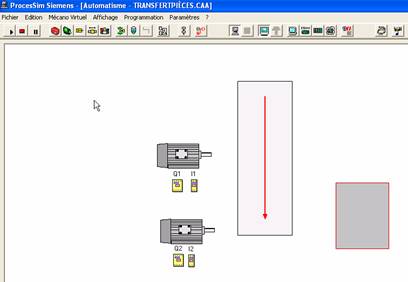

La zone d’empilage apparaît automatiquement sur le plan de travail avec la zone de retour.

Nous allons maintenant redimensionner ces zones et les placer correctement.

Pour redimensionner, maintenez la touche shift enfoncée et déplacez-vous avec la souris aux abords de la zone d’empilage, le pointeur de la souris change.

Dès l’apparition des flèches de redimensionnement, cliquez avec le bouton gauche et réduisez.

Réalisez la même opération pour le redimensionnement de la zone de retour.

Déplacez les zones de la même manière que pour les moteurs.

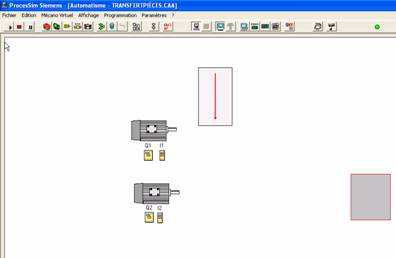

Voici à peu près comment devraient être disposés les divers éléments déjà déposés.

Il sera toujours possible par la suite, si les éléments ne sont pas parfaitement positionnés, de redimensionner et déplacer les objets.
