Jauge de pesage

La jauge de pesage permet de mesurer le poids des objets (cf. image objet) :

Cet objet se dépose uniquement sur :

• Les tables de transferts ;

• les supports ;

• les cuves.

Note : Vous pouvez déposer plusieurs jauges de pesage, le poids indiqué par chaque jauge est fonction du nombre de jauges déposées.

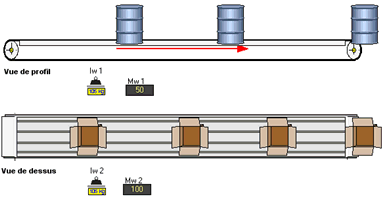

            Pax exemple, pour un objet pesant 100 kg, si vous déposez deux sondes, elles indiqueront chacune : 50 kg

Dans l'exemple ci-dessus, on transfère les valeurs mesurées (Iw1 et Iw2) dans les mots mémoires (Mw1 et Mw2) (cf. opération sur les mots)

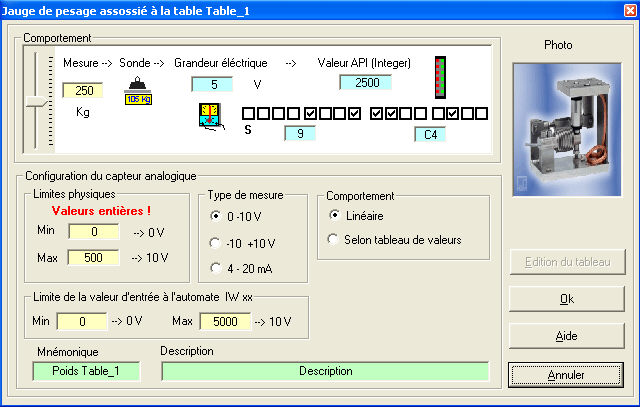

La configuration d'une jauge de pesage

Comme le montre la page de configuration, ces objets d'entrées se comportent toujours comme suit :

  De la mesure vers la grandeur électrique puis acquisition de l'automate

Il appartient à l'utilisateur de fixer  :

• les limites physiques de la mesure ou de la consigne (exemple de  0 kg à 500 kg, de 0 % à 100 % pour une consigne) ;

• le type de carte d'acquisition (0 à 10 V, -10 à +10 V, de 4 à 20 mA) ;

• le comportement du capteur, linéaire ou non ;

• les limites de la carte d'acquisition de l'automate (limites du mot traité par l'automate ) ;

• La définition du mnémonique est indispensables contrairement à la description.

Une info-bulle visible en mode RUN vous donne les informations suivantes séparées par un point-virgule  :

1. grandeur physique ;

2. grandeur électrique ;

3. grandeur automate.

Voir également les  Entrées analogiques

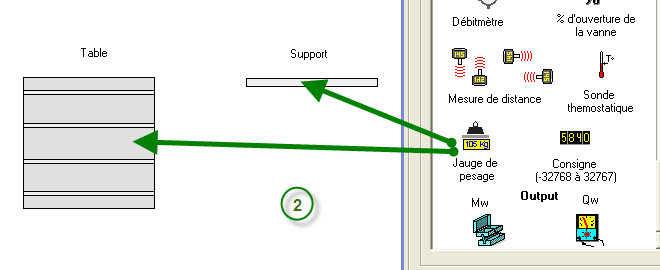

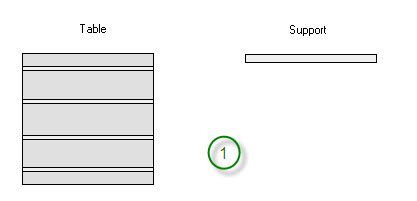

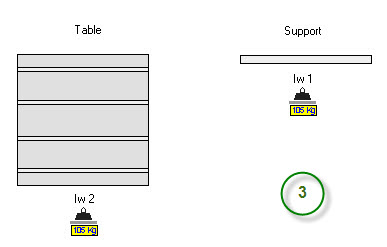

Exemple : dépôt d'une jauge de pesage sur une table de transfert ou sur un support

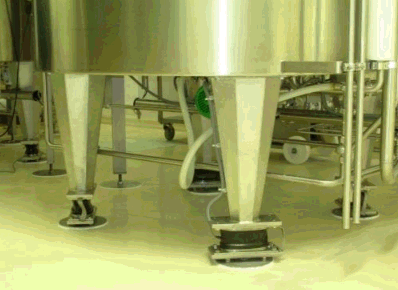

Note : même procédure pour le dépôt d'une ou plusieurs jauges de pesage sur une cuve
