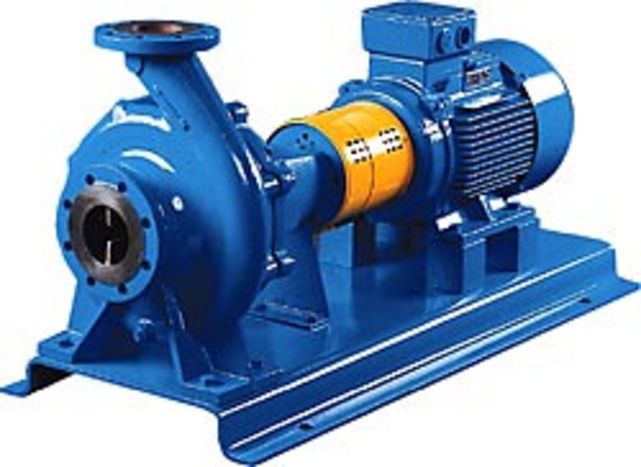

Dans le menu contextuel "Mécano virtuel - Fluides - Pompes", il est possible de charger une ou plusieurs pompes* sur le plan de travail.

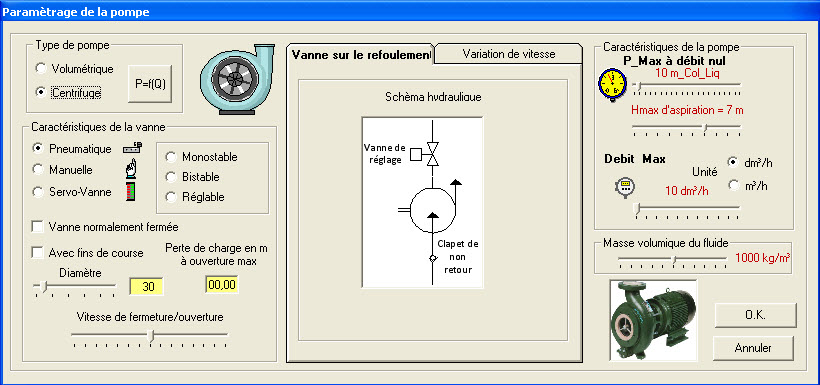

Les caractéristiques d'une pompe sont déterminées à partir de la fenêtre suivante, il suffit de choisir le type de pompe ainsi que les différents paramètres hydrauliques et mécanique, la pompe sera automatiquement modélisée.
Méthodologie conseillée
Déterminer la famille de pompe , volumétrique (dosage, haute pression et faibles débit) ou centrifuge (simpliciité de la mécanique et autorégulante).
Définir les valeurs extrêmes de la pompe (Unités et Débit max. et Pression max.)
La hauteur d'aspiration maximum (Phénomène de cavitation) et la masse volumique du fluide (Calcul des puissances absorbées).
Dimensionner la vanne de refoulement de telle manière qu'elle vous donne une perte de charge équivalente à la tuyauterie ce pour le débit maximum.
Pour la pompe centrifuge éditer les courbes de pression et de la puissance absorbée en fonction du débit à l'image des caractéristiques fournies par le constructeur.
Choisir le type de vanne et sa commande
Choisir le type d'entraînement avec ou sans variateur de vitesse
La modélisation de la pompe prend en compte les critères suivants :
commande, vitesse d'entraînement;
pression, débit, densité du fluide, NPSH, les impossibilités de fonctionnement,
la variation des pertes de charge selon le degré d'ouverture de la vanne (cf. Les vannes).
Paramétrer :
Pour les pompes
centrifuges via le bouton
, définissez
:

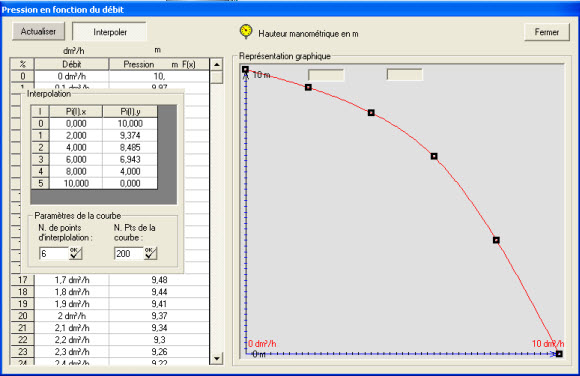

La pression en fonction du débit :

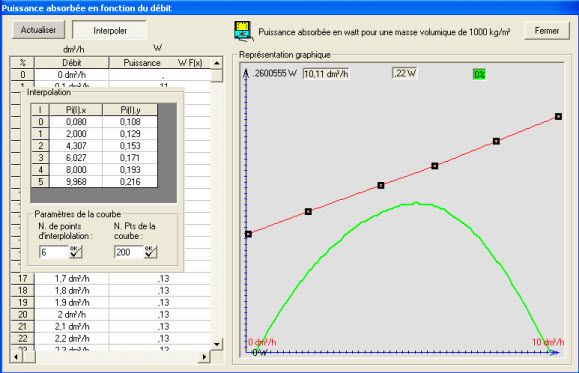

la puissance absorbée en fonction du débit
Pour déposer la pompe sur le plan de travail, cliquer sur le bouton OK.

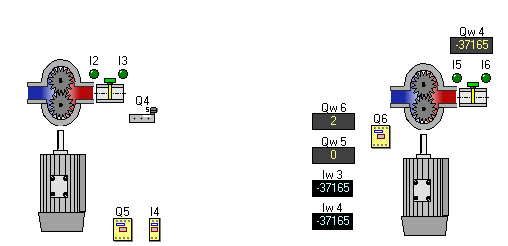

Quelques exemples de pompes :
a. Pompe volumétrique avec moteur
électrique et vanne à commande
monostable et fins de course
b. Pompe volumétrique avec moteur
commandé depuis un variateur de fréquence avec une servo-vanne et fins de course

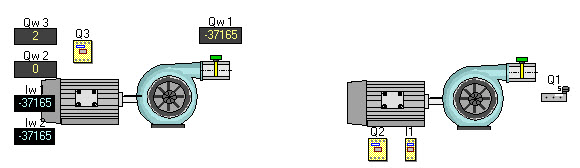

c. Pompe centrifuge avec moteur
commandé depuis un variateur de fréquence avec une servo-vanne.
d. Pompe centrifuge avec moteur
électrique et vanne à commande
bistable.
Le raccord des tuyauteries
Après dépôt de la pompe, veuillez déposer deux cuves sur le plan.
En effet, une cuve servant à l'alimentation de la pompe (cuve d'aspiration) et une seconde cuve pour le refoulement (remplissage)

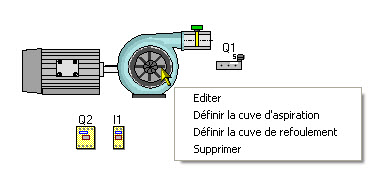

Via le menu contextuel (clic droit sur la pompe), sélectionner "Définir la cuve d'aspiration", ensuite cliquer sur la cuve concernée, le tracé des tuyauterie est automatiquement dessiné.
La procédure est identique pour la sélection de la cuve de refoulement.
Il est également possible d'éditer la pompe via "Editer" ou de la supprimer via "Supprimer".
Note : Si vous déposez une pompe sur le plan sans définir la cuve d'aspiration et la cuve de refoulement, le passage en mode Run est impossible.

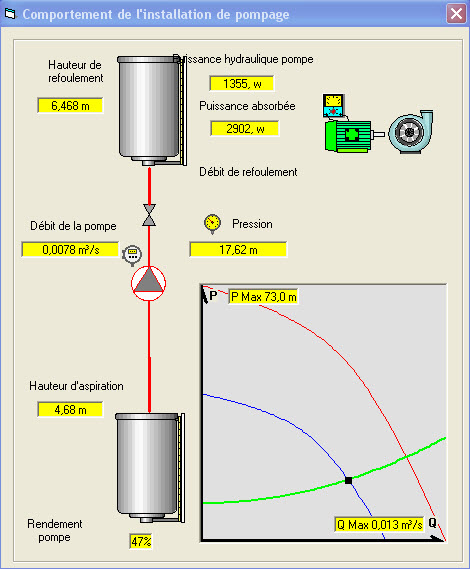

Comportement de l'installation de pompage :
En mode Run, un clic droit sur la pompe vous donne accès à la visualisation dynamique du comportement de votre installation de pompage, point de fonctionnement, puissance absorbée, rendement, hauteurs.....
Le process virtuel est toujours fonctionnel, ce qui vous permet de tester votre installation suivant tous les scénarii.

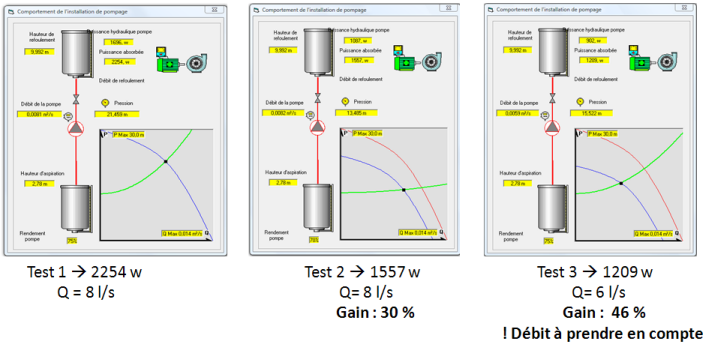

Dans cet exemple, le moteur de la pompe est pilotée depuis un variateur de fréquence, si l 'on modifie la consigne de vitesse du moteur, on peut visualiser les variation de débit, de pression, de puissance et de rendement.

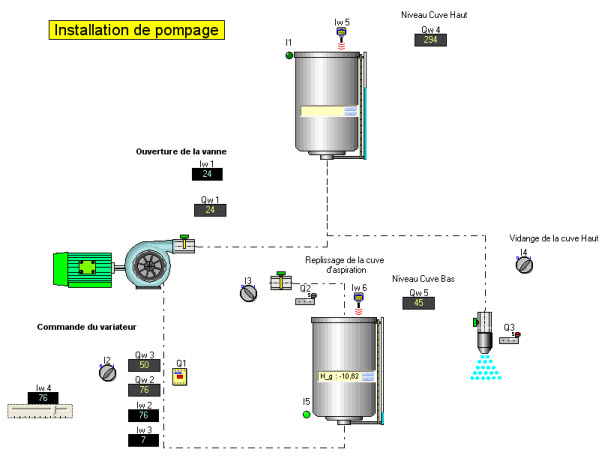

Exemple d'application :
Truc : pour simuler le pompage dans un canal ou dans une nappe phréatique de niveau constant, utiliser une cuve avec un dispositif de remplissage fonctionnant en continu ( Le débit de remplissage > au débit maximum de soutirage).
* Les pompes sont disponibles uniquement dans la version Professionnelle.
