Moteur et variateur de fréquence

Via le menu contextuel "Mécano virtuel" - "Actionneurs" - "Moteurs et variateur de vitesse", il est possible de charger un ou plusieurs moteurs équipé d'un variateur de fréquence .

Le nombre de variateur de fréquence est limité par le nombre de mots analogiques déposés (dépend de votre version ProcesSim)

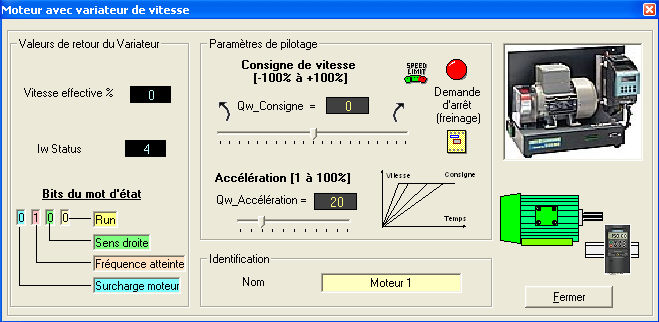

Le comportement du variateur de fréquence est paramétrable depuis la fenêtre ci-dessus,

Le dépôt du moteur sur la page écran se fait tout simplement par "Drag and Drop" en maintenant la touche Shift enfoncée.

Sur la figure ci-dessus :

• Qw2 : représente la consigne d'accélération soit une grandeur proportionnelle au temps de mise en vitesse de 0 à 50 Hertz, valeur entière comprise entre 1 et 100.

• Qw1 : représente la consigne de vitesse comprise entre  -100% à +100% de la vitesse nominale.

• Iw1 : retourne la vitesse effective de rotation exprimée en %. Une vitesse négative correspond à une rotation anti-horlogique.

• Iw2 : Un mot d'état dont la signification des bits est donné à la figure ci-dessus.

• Q1 : un relais de pilotage qui désactive la résistance de freinage raccordé sur un contact NF du relais .

Le fonctionnement du variateur est conditionné à l'enclenchement de ce relais

Hormis l'animation simulant la rotation de l'axe, selon l'activation et le sens de rotation, les couleurs varient de la même manière que pour un moteur électrique ( voir  moteurs électriques) :

     Freinage demandé                   Rotation  horlogique                Rotation  anti-horlogique

Ces moteurs peuvent être associés à une bande transporteuse, à un positionneur linéaire ou à un mécanisme animé.
